Хотел чуть ознакомить, а получился пост про ремонт)

Для ЛЛ, звук уменьшился, но по лагам все равно передаётся, особенно шум от долбоёба снизу с саббуфером, любящего говнореп.

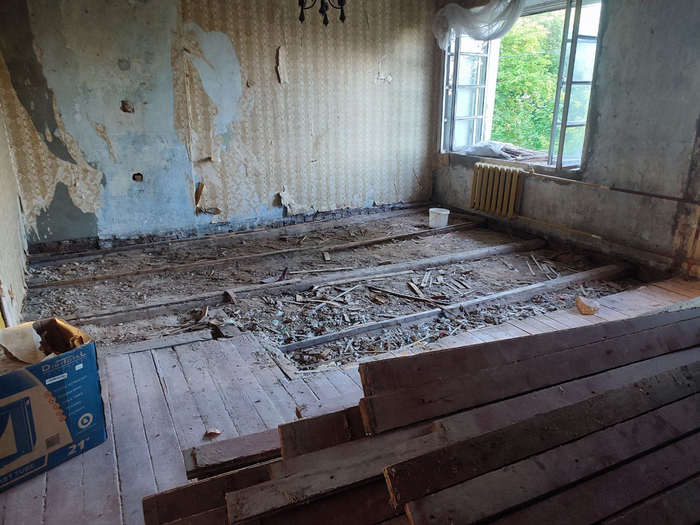

На фото соседняя квартира, где делали ремонт.

Сносили перегородки меж одной комнатой, кухней и туалетом, снимали полы.

Пространство между балок заполнено строительным мусором, после капремонта в 1970 году.

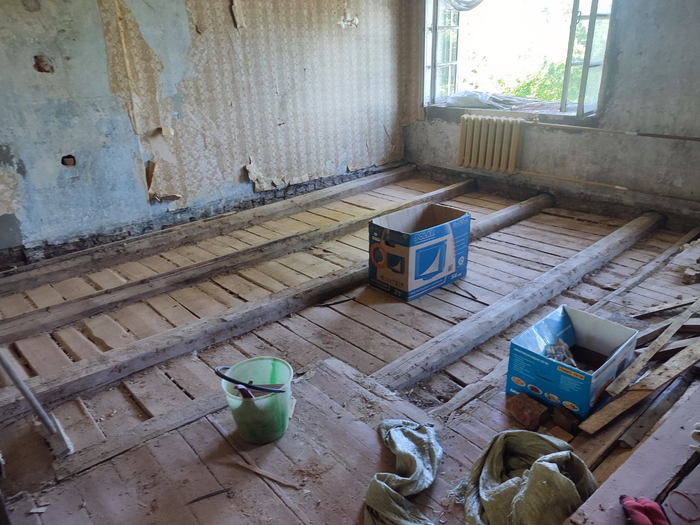

После уборки мусора, пространство выглядело так:

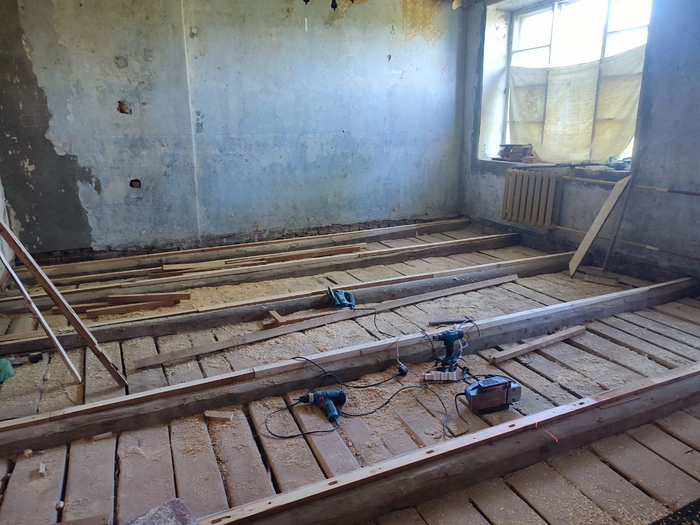

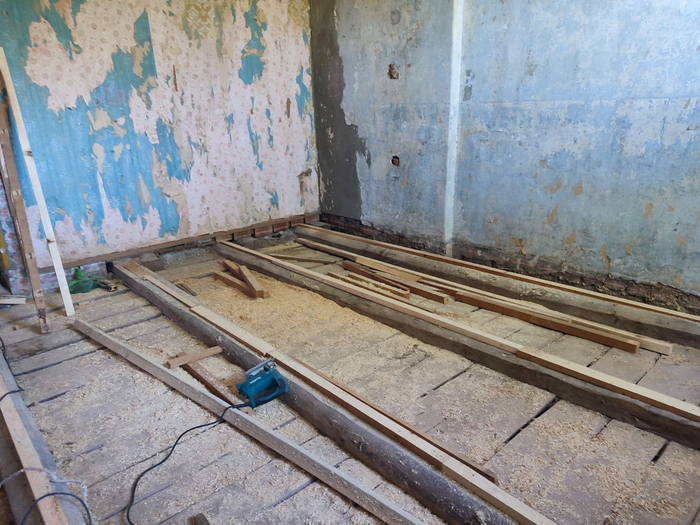

Балки неровные, с провисами, за почти сотню лет то. Выравнивали брусками, которые по лазеру сострагивали.

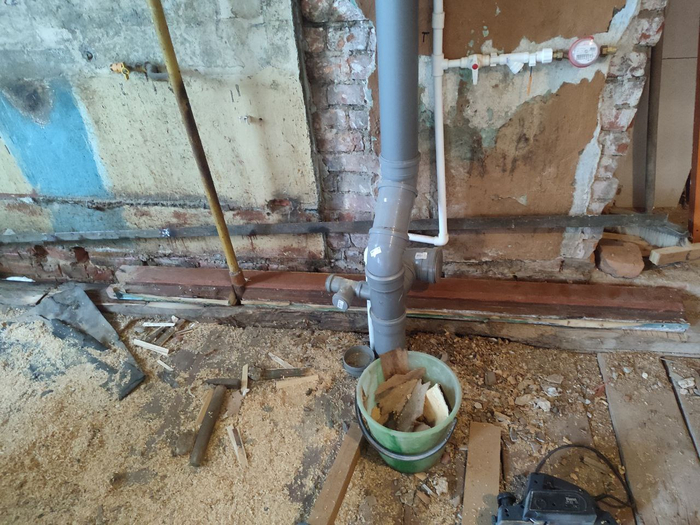

Самая последняя балка у стены была ппц какая кривая.

Пришлось наращивать толстенным бруском, а для надёжности, по всей длине стены, на него лёг уголок 32, который анкерами я присобачил к стене.

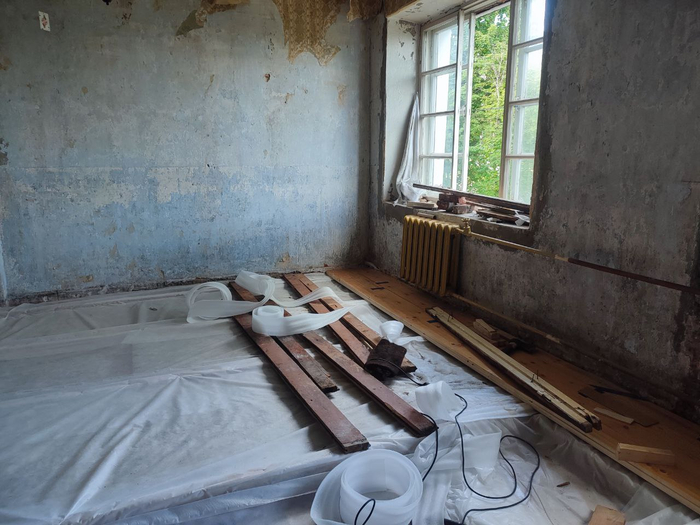

Дальше положили тонкий нетканый материал, не помню название, на нее два слоя шумки по 5 см. Дальше ещё слой материала, а потом по лагам какой то изолят. Чем то похоже на демпферную ленту НПЭ. Но хз, большой ли от неё толк, если каждая доска прикреплена на 1-2 самореза.

Застелили пол.

Доски такие, потому что со спортзала.

Человек сделал пол в спортзале, а там сменился директор, сказал что денег нет. Тогда мужик сказал что тогда он пол заберёт. Директор согласился, типа что, ломать будешь что сделал? А тот взял и забрал. Продавал доски на авито.

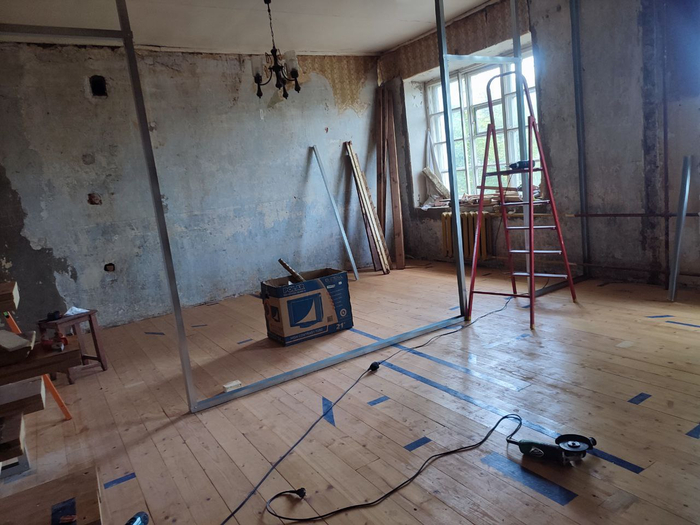

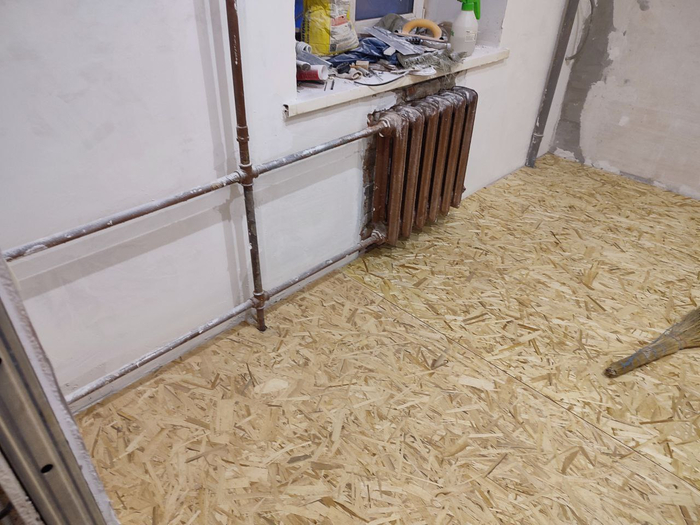

Дальше уже пошли стены, на пол решили ОСП плиту, поверх которой линолеум.

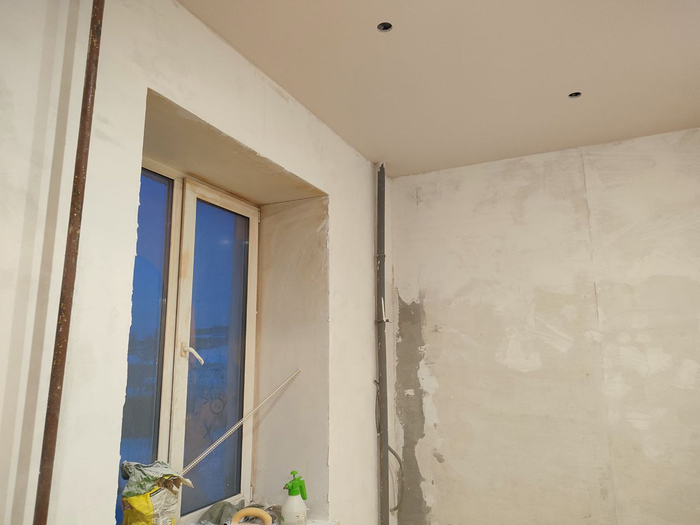

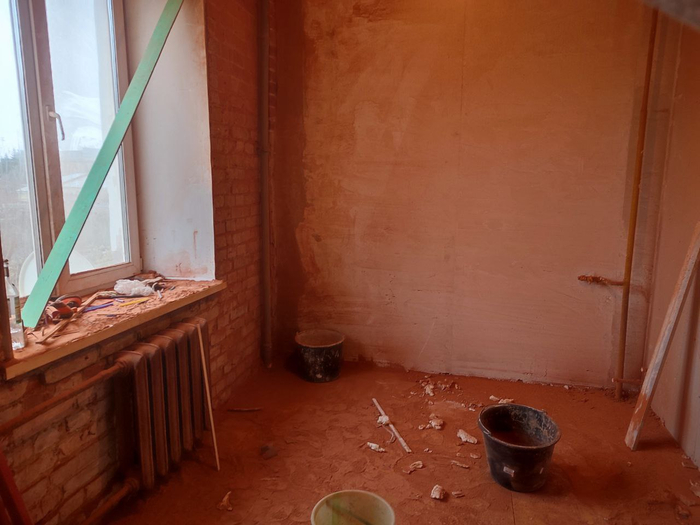

Кстати. Стену , где окно, я задолбался ровнять. Перепад между верхом стены и низом был в шесть см!

Убирал более 3 см с верха и сводил на нет до середины стены, а потом еще маяки заглублял, чтоб были почти заподлицо с поверхностью стены. Несмотря на пылесос с "циклоном", всё засрал красной пылью и соседей сверху тоже)

Летело сквозь щели к ним.

Потолок подвесной, с гипсокартона, под которым электричка и 5 см шумки, а то на кухне у соседей сверху, по ходу, нет даже строй мусора, в качестве звукоизоляции.

Сейчас там уже полностью сделан ремонт. Полностью сделаны и обставлены ванна, тувает, кухня и спальня. Фоток не даю, ибо не делал)

Повторюсь: Хочу в одной комнате снять доски, подвыровнять пол, звукоизолировать и поместить доски на место.

Короч, если есть мысли как в моем случае сделать звукоизол пола, буду рад послушать.

Моя технарская душа порой просит какого-нибудь интересного челленджа: найти смартфон на городской свалке и привести его в идеальный вид, выкупить устройство из утиля после воды и восстановить материнскую плату, или просто купить что-то очень бюджетное и затем попытаться замоддить. Обычно я пишу только о тех девайсах, которые мне удалось отремонтировать собственными руками, однако сегодняшний смартфон настолько уникален, что я решил написать о нём отдельную статью даже несмотря на неудачную попытку ремонта...

❯ Предисловие

Ремонт и реставрация гаджетов с помоек — это особое хобби, которое несмотря на всю не-гигиеничность процесса, доставляет нереальное количество дофамина. Представьте себе ситуацию: у вас в юности не было телефона Sony Ericsson с поддержкой Java-игр, вы со слюнками смотрели на аппараты своих приятелей, а когда телефон попадал вам в руки, чтобы вы могли пройти гоночку в Asphalt'е или уровень в Bobby Carrot'е — вы буквально сдували с него пылинки, чтобы не повредить это чудо инженерной мысли!

И вот прошли долгие годы: у вас были самые разные бюджетные телефоны, со школьных времен вы научились паять, изучать схемотехнику устройств, диагностировать аппаратные и программные неисправности, и даже реверсить прошивки. Вы больше не 12-летний пацаненок по имени Бодя, который мечтает о «Сонерике» или хотя-бы Samsung C3010 с поддержкой Java, а взрослый дядя Богдан, который с годами только укрепил свою любовь к гаджетам...

Поэтому я совершенно не брезгую подбирать интересные устройства со свалок или выкупать их из утиля. Меня часто в комментариях называли барахольщиком, Плюшкиным или просто «поехавшим», а я ведь всего-лишь хочу дать новую жизнь гаджетам прошлых лет, о которых я и сам когда-то мечтал. Например, год назад я решил выкупить с десяток устройств из утиля в Китае, дабы попытаться их восстановить и найти им новое применение. Одним из гаджетов стала легендарная Nokia N-Gage Classic, которую мне удалось восстановить после воды и вмешательства другого мастера в рамках отдельной статьи:

В процессе поиска необычных устройств, я наткнулся на очень интересный гаджет родом из 2009 года. В те годы, в Китае был повсеместно распространен стандарт связи CDMA и в страну серым импортом поступали тысячи японских операторских телефонов с отвязанным симлоком. А уж как мы знаем, на японском рынке всегда хватало диковинных и необычных устройств. Например, там до сих пор остаются популярными раскладушки с большими дисплеями, кнопочные смартфоны на Android и просто забавные телефоны с интересным дизайном:

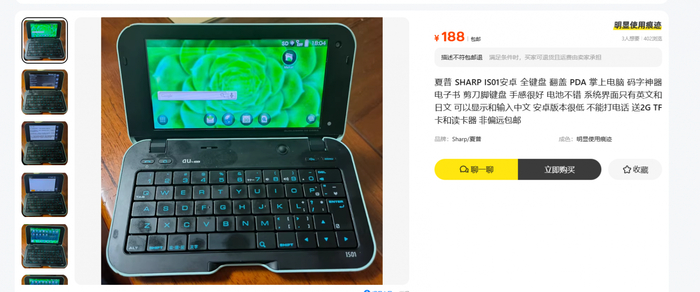

Но тот гаджет, что я нашёл — был просто уникален и имя ему Sharp IS01. Смартфон продавался по смешной цене в 500 рублей, однако продавец, который явно занимался перепродажей телефонов из утиля, сразу уточнил, что устройство не подаёт признаков жизни. Я всё же решил рискнуть и заказал его с помощью подписчиков Романа и Андрея, за что им огромное спасибо!

Однако IS01 я купил не только из-за необычного дизайна. Дело в том, что по сути это уникальный для своих лет смартфон, который открывается как ноутбук и подразумевает постоянную работу с QWERTY-клавиатурой. И она здесь была реализована на высшем уровне: клавиши большие, ход кнопок как у полноценного ноутбука, а для навигации предусмотрен отдельный трекбол в верхней части устройства. И это при том, что у него есть резистивный тачскрин!

При этом с точки зрения габаритов и эргономики, IS-01 держит золотую середину между классическим коммуникатором и нетбуком: он лёгкий, помещается в карман джинс и на нём удобно печатать даже на ходу. Не стоит также забывать и про «бронированность» IS01: благодаря его форм-фактору и толщине корпуса, шанс разбить дисплей или тачскрин приближается к нулю. Для тех времен, когда емкостные тачскрины отказывали даже после небольшого падения на линолеум — это было важно!

Не менее интересной была и программная часть устройства. Гаджет был построен на базе самой свежей операционной системы Android 1.5 с кастомной оболочкой и даже собственным SDK для разработки приложений, специально адаптированных для IS-01. Пожалуй, это была одна из первых, если не первая «вендорская» оболочка: в те годы чаще всего ставили либо AOSP, либо обычный Android с Google-сервисами:

И всё же класс Android-ноутбуков не то чтобы был очень редким. За всё время существования системы выходило множество устройств, которые так или иначе пытались заменить ноутбук: Toshiba AC100, китайские безымянные лэптопы на чипсетах WonderMedia и Allwinner, Asus TransformerPad и даже устройства от небольших стартапов по типу Dion. Но только IS01 и Dion смогли объединить удобство смартфона, коммуникатора и ноутбука в одно устройство...

Что-же касается моего IS01, то с ним получилась сложная история...

❯ Разбираем

После прибытия смартфона, я сразу же подкинул его к ЛБП и попытался включить. На моё удивление, смартфон начал потреблять от 100 до 200мА, при этом судя по графику потребления, инициализация явно проходила нормально. Однако ни подсветки, ни изображения на дисплее не было.

При подключении смартфона к ПК с помощью кабеля, оно определилось в системе как Android-устройство. Пока смартфон был разблокирован, я понажимал качельку громкости и убедился что система точно загрузилась корректно... Ну, учитывая конструктив гаджета, логично будет предположить что проблема в межплатном шлейфе, однако при естественном износе, изображение обычно начинает сыпать артефактами, либо пропадает полностью, заливая дисплей белым цветом, либо же иногда может пропасть подсветка. У меня же дисплейный модуль не работал вообще. При этом никаких внешних следов повреждения или даже использования у устройства не было.

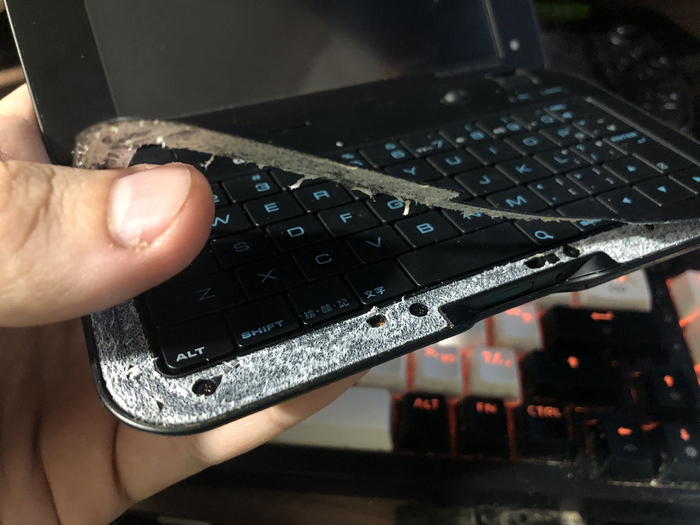

Брак? «Гарантийка»? Или просто шлейф отошёл из коннектора? Я решил разобрать смартфон и постараться продиагностировать причину неисправности. Начал я с дисплейной части, однако вот незадача: вся «фронтальная» часть устройства (то есть рамка дисплея и топкейс) буквально приклеена к шасси и представляет из себя обычную пластиковую «наклейку». И вот это уже большой минус к ремонтопригодности: при отклеивании она легко деформируется и при повторной установке есть немалый шанс оставить очень неприятные зазоры:

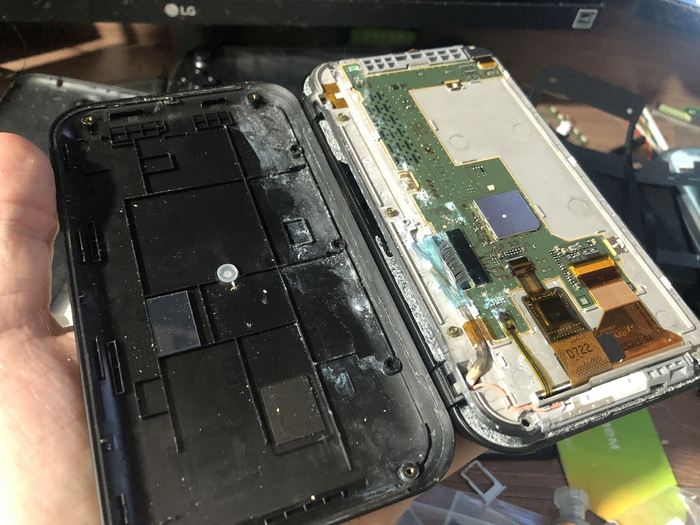

Сам конструктив устройства показался мне несколько знакомым, в QWERTY-смартфонах Sony Ericsson используется такая же проклейка для некоторых частей клавиатуры, вот только сама клавиатура там не деформируется. После снятия задней части корпуса на крышке смартфона, всё стало предельно ясным...

Наш пациент — водолаз. При этом судя по интенсивной коррозии, искупался он в море и за годы простоя коррозия «съела» всю дисплейную плату. При этом сам коннектор шлейфа был визуально в норме и часть пинов с него свободно звонились до межслойных переходов, которые, к слову, здесь вообще не покрыты маской. Однако уже здесь мы видим одну из фишек IS01: Sharp разработала кастомный дисплейный модуль специально для этого смартфона. На нём мы видим отдельный драйвер подсветки, предположительно чип для формирования BIAS-напряжения матрицы и линии тачскрина. Похоже здесь дисплей настолько кастомный, что для его управления используется отдельный чип-контроллер (по аналогии с дисплеями Sony, которым требовался отдельный контроллер на плате) и если он вышел из строя — неудивительно что дисплей отказывается стартовать...

Но эта фишка скорее негативная с точки зрения ремонтопригодности: никакой информации о чипах на плате и уж тем более схемы нет. Поэтому я провел тестовые замеры выхода с драйвера подсветки, постарался восстановить очевидные дорожки и не получив результата смирился с тем, что без референсного «донора» IS01 восстановить не выйдет...

Но увидев такой необычный конструктив устройства, мне захотелось подробнее изучить его платформу, а заодно и осмотреть основную плату. Она оказалась полностью исправной и никаких следов коррозии на ней не было, да и с шлейфом всё было нормально. К слову, шлейф здесь используется «неубиваемый» (куда более прочный, чем классический FPC), состоящий из отдельных жилок: такое решение было характерным только для флагманских устройств по типу Nokia E90, Toshiba Portege G910 и некоторых других моделей подобного форм-фактора.

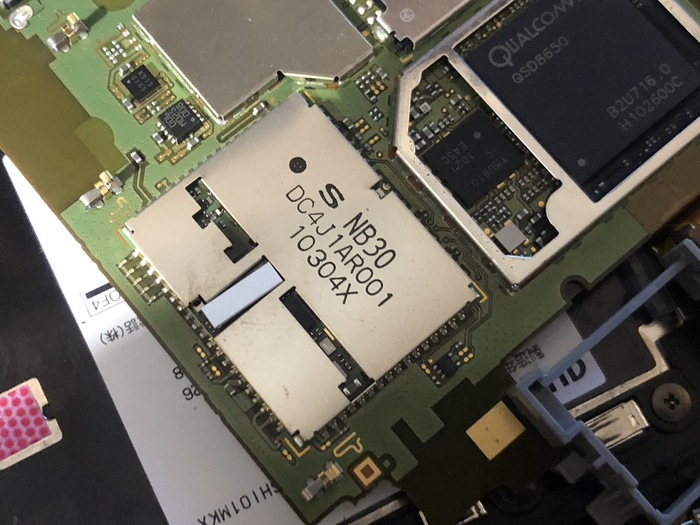

С фронтальной части платы скрывалась микросхема флэш-памяти от Toshiba объёмом в 4ГБ, предположительно RF-фронтэнд и усилитель мощности, а также контроллер питания Qualcomm PM7540, который включает в себя логику для зарядки литиевых аккумуляторов, набор LDO и DC-DC преобразователей, которые формируют основные шины питания на плате, а также включает в себя конечный автомат, описывающий текущее состояние устройства.

Рядом с микросхемой памяти расположился некий чип IXA297A, который разработан самой SHARP. И вот здесь то и закрадываются подозрения в том, что это тот самый контроллер дисплея или некий кастомный мультиконтроллер по аналогии с обычными ноутбуками. Информации о нём я не нашёл.

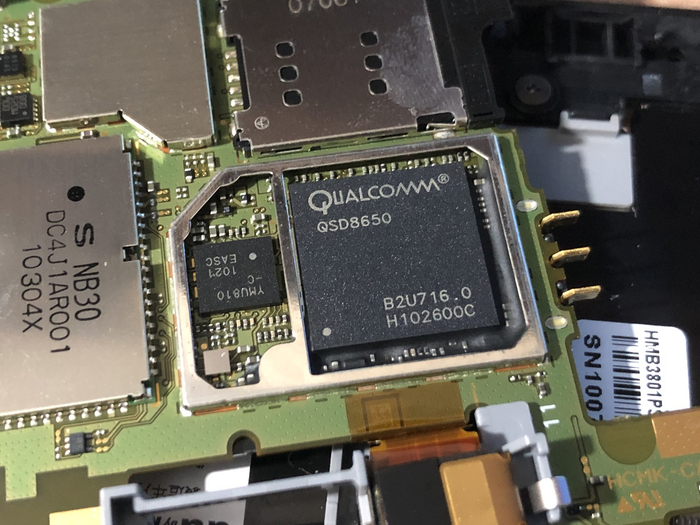

С обратной стороны платы расположилось сердце устройства — чипсет Qualcomm QSD8650, являющийся одним из самых первых процессоров линейки Snapdragon под индексом S1. Будучи представленным в 2008 году, QSD8650 базировался на собственном ядре Qualcomm Scorpio (модифицированный Cortex), работающем на частоте 1ГГц, поддерживал набор инструкций ARMv7 и имел FPU, а за 3D-ускорение отвечал GPU Adreno 200, который представлял из себя переименованный ATi Imageon Z430. При этом Z430'ый — наследник микроархитектуры GPU Xenos в Xbox 360 и по сути был одним из первых массовых мобильных 3D-ускорителей с поддержкой OpenGLES 2.0 и соответственно шейдерного пайплайна. До этого, мобильные GPU в основном были Fixed Function.

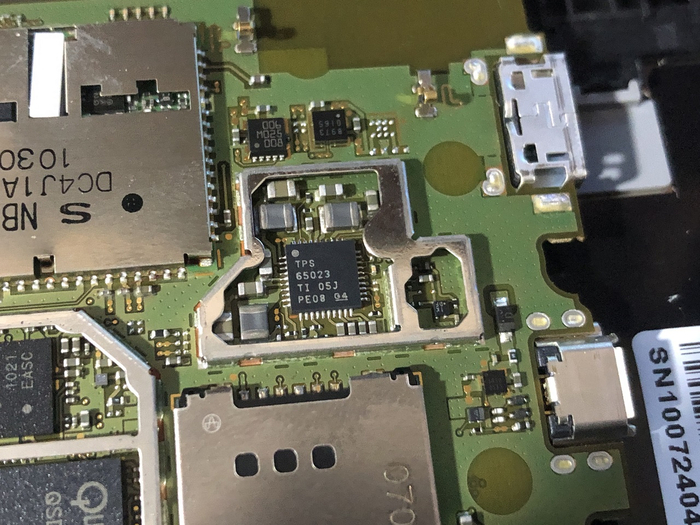

С верхней части скрывается дополнительный контроллер питания TPS65023 разработки компании Texas Instruments. Этот КП отвечает исключительно за формирование дополнительных шин питания на плате, но каких конкретно — я с наскоку так и не понял.

Довольно интересно реализована радиочасть: почти весь RF-тракт вынесен на отдельную плату и припаян к основной методом поверхностного монтажа. Увы, даже здесь используются кастомные чипы, о которых вообще нет никакой информации.

❯ Заключение

Такой вот интересный гаджет выпустила компания Sharp в далёком 2009 году. И с одной стороны — это шедевр технологической мысли, в который инженеры вложили немало сил и денег с точки зрения R&D. Но с другой... нестандартные платформы уже сами по себе куда менее ремонтопригодны, чем классические платформы, унаследованные от референсных плат. И порой задаешься вопросом: а может глобализация и унификация таких компонентов это все таки хорошо?

Увы, но восстановить IS01 у меня не вышло. И дело не в навыках, а банальном отсутствии хоть какой-то документации на устройство. Копать буквально некуда и без как минимум референсного рабочего устройства здесь не разобраться...
